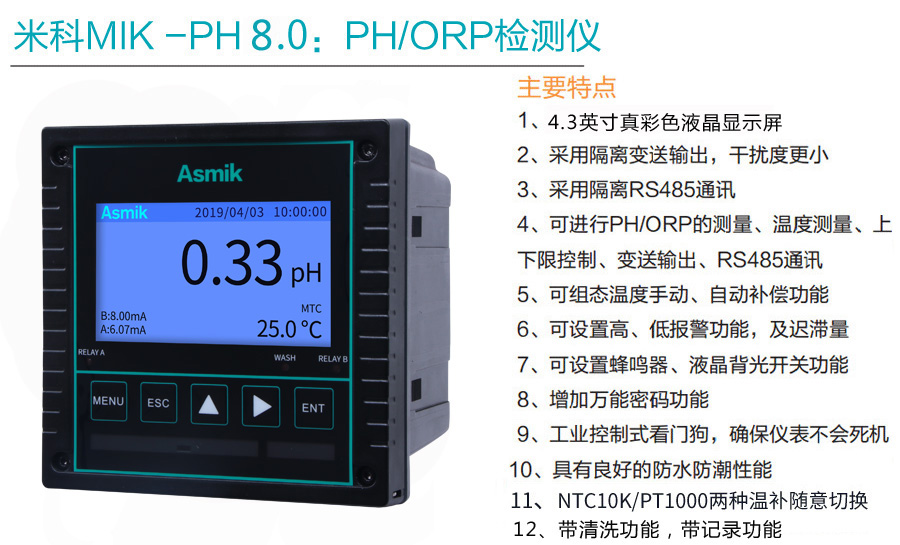

PH/ORP測試儀是一款智能在線化學分析儀器之一，是一款廣泛應用于火電、化工化肥、冶金、環保、制藥、生化、食品和自來水等溶液中PH值或ORP值和溫度的連續監測。

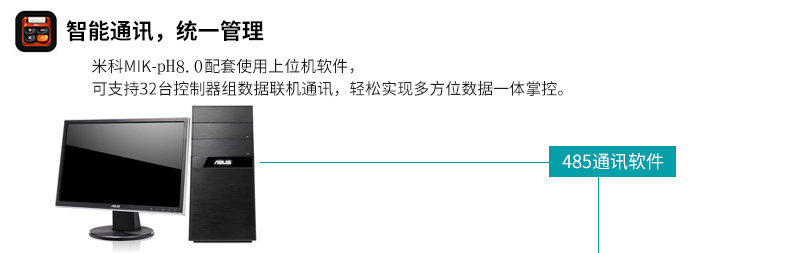

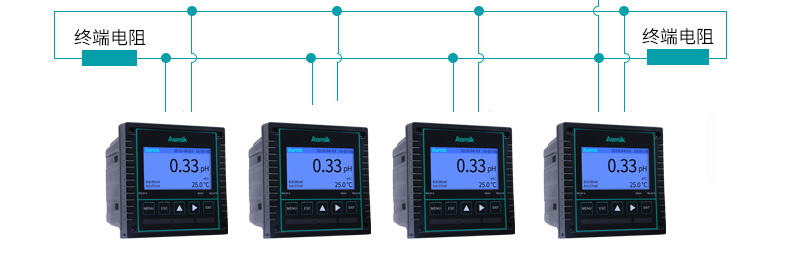

連續監測數據通過變送輸出連接記錄儀實現遠傳監控與記錄，也可以連接RS485接口通過MODBUS-RTU協議可方便聯入計算機實現監控與記錄。

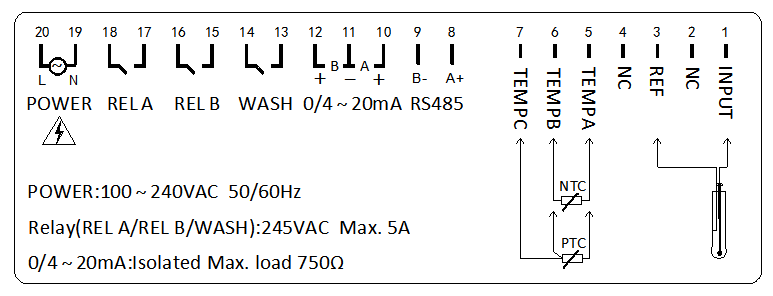

端口定義

1、INPUT：pH/ORP/銻電極測量端

2、NC：空

3、REF：pH/ORP/銻電極參比端

4、NC：空

5、TEMPA：溫度測量端A

6、TEMPB：溫度測量端B

7、TEMPC：溫度測量端C，PT1000/PT100三線制的地，PT1000/PT100      兩線制需短接到TEMPB，NTC10K不用接TEMPC

8、RS485 A+：RS485通訊輸出A+

9、RS485 B-：RS485通訊輸出B-

10、0/4 ~ 20mA A+：A路電流輸出端+

11、0/4 ~ 20mA A/B-：A/B路電流輸出端-

12、0/4 ~ 20mA B+：B路電流輸出端+

13/14、WASH：清洗裝置繼電器

15/16、REL B：報警繼電器B

17/18、REL A：報警繼電器A

19、POWER N：電源接線端

20、POWER L：電源接線端

安裝方法

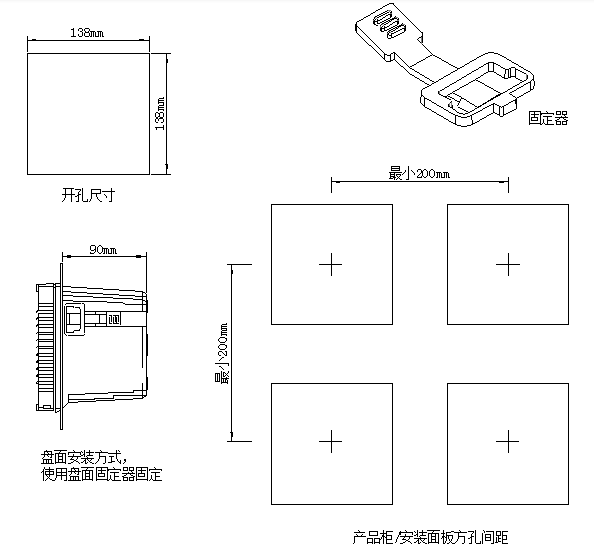

在產品柜或安裝面板上開出一個138mm * 138mm的方形安裝孔，安裝面板厚度為1.0 ~ 5.0mm，將控制器插入方形安裝孔然后扣上固定器。

電極安裝

故障分析及排除

 1、控制器無顯示？

 答：檢查電源線是否接對，電源是否供上。

 2、顯示數字上、下亂跳？

 答：檢查周?chē)袩o(wú)變頻器等干擾設備，注意要遠離這些干擾設備或者做好屏蔽措施。

 3、PH儀表不能校準？

 答：標準溶液配制不正確或者電極損壞。

 4、經過標準液PH4.00、PH6.86、PH9.18標定后測試不準？

 答：標準液是不是受污染了，更換標準液重新標定。

 5、數字反應慢？

 答：電極球泡被臟物遮蓋，反應會變慢，請根據污染物類型按相應方法清洗，冬天慢屬于正常現象。
