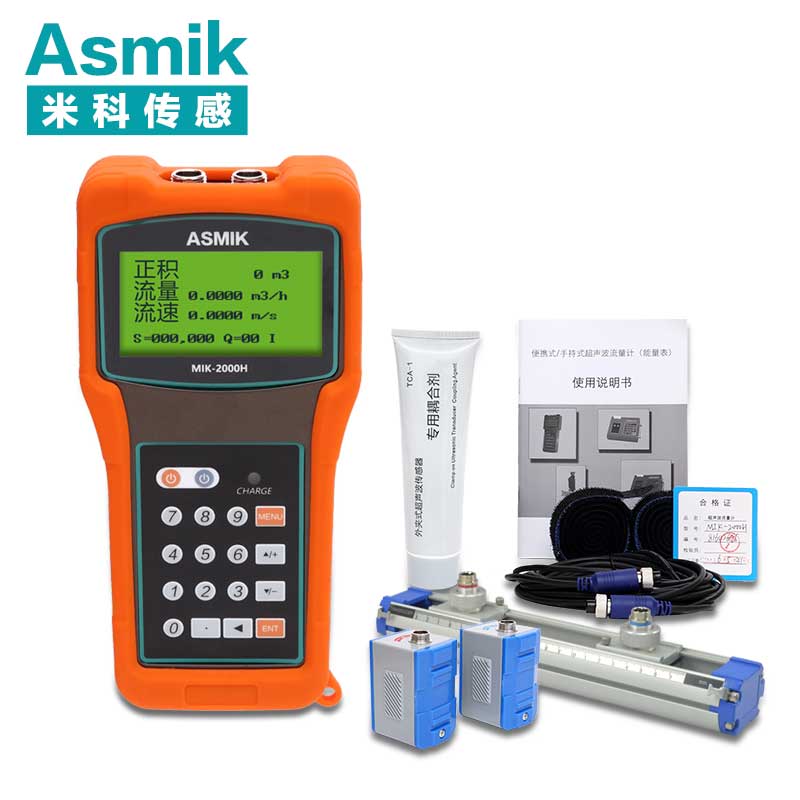

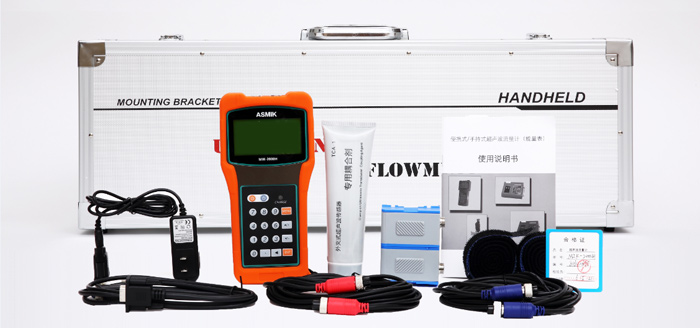

外綁式超聲波流量計是一種超聲波流量計獨有的一種安裝方式，其目的主要是為了固定管道上的探頭不移動，相比破管安裝是一種較為簡便的安裝方式，具體安裝方式如下圖：
外綁式超聲波流量計的工作原理:一般采用時差法測量、多普勒法現在很少用。即:當超聲波波束在液體中傳播時,由于流體的流動,超聲波在正反流向上的傳播時間會有微小差別,這個微小的傳播時間差正比于液體的流速,從而測得流體的流量。
了解了外綁式超聲波流量計的原理后，我們來簡要介紹其優缺點。
外綁式超聲波流量計的優點:
1、由于捆綁在管道外側,不破壞管道內流體,不影響工藝流程、可隨時拆裝;
2、由于捆綁在管道外側,不存在耐壓問題;
3、不接觸介質,無視介質腐蝕性,測量介質范圍廣;
4、相對與大口徑管道式流量計來說,價格便宜很多;
外綁式超聲波流量計的缺點:
1、不能耐高溫,一般不高于160度;
2、小口徑(DN15以下)無法安裝測量;
3、相對與管段式和插入式超聲波流量計,由于信號需要穿過管道壁,其精度和信號強度、質量與管道材質、安裝的規范與否等都有關系,引起誤差的因素會更多。
那么外綁式超聲波流量計的安裝需要注意哪些方面呢，外綁式超聲波流量計在安裝之前應了解現場情況，包括：
1.安裝傳感器處距主機距離為多少;
2.管道材質、管壁厚度及管徑;
3.管道年限;
4.流體類型、是否含有雜質、氣泡以及是否滿管;
5.流體溫度;
6.安裝現場是否有干擾源(如變頻、強磁場等);
7.主機安放處四季溫度;
8.使用的電源電壓是否穩定;
9.是否需要遠傳信號及種類;
根據以上提供的現場情況，廠家可針對現場情況進行配置，必要情況下也可特制機型。
安裝位置
選擇安裝管段對測試精度影響很大，所選管段應避開干擾和渦流這兩種對測量精度影響較大的情況，一般選擇管段應滿足下列條件：
1、避免在水泵、大功率電臺、變頻，即有強磁場和震動干擾處安裝機器;
2、選擇管材應均勻致密，易于超聲波傳輸的管段;
3、要有足夠長的直管段，安裝點上游直管段必須要大于10D(注：D=直徑)，下游要大于5D;
4、安裝點上游距水泵應有30D距離;
5、流體應充滿管道;

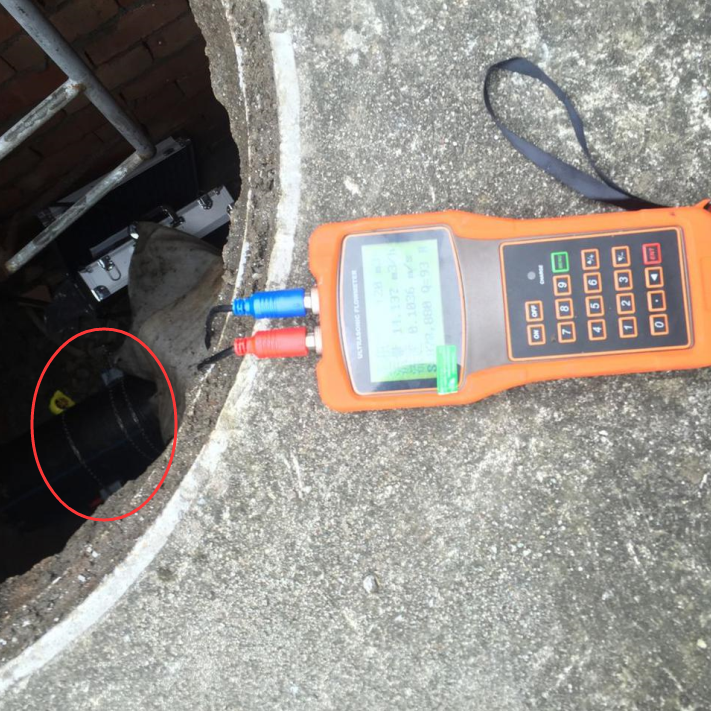

6、管道周圍要有足夠的空間便于現場人員操作，地下管道需做測試井，測試井如下：
安裝方式
超聲波流量計一般有兩種探頭安裝方式，即Z法和V法。
但是,當D < 200mm而現場情況為下列條件之一者,也可采用Z法安裝：
1、當被測量流體濁度高，用V法測量收不到信號或信號很弱時;
2、當管道內壁有襯里時;
3、當管道使用年限太長且內壁結垢嚴重時;
對于管道條件較好者，即使D稍大于200mm，為了提高測量精度，也可采用V法安裝。
探頭位置
1、將管道參數輸入儀表，選擇探頭安裝方式，得出安裝距離;
2、在水平管道上，一般應選擇管道的中部，避開頂部和底部(頂部可能含有氣泡、底部可能有沉淀);
3、V法安裝：先確定一個點，按安裝距離在水平位置量出另一個點。
Z法安裝：先確定一個點，按安裝距離在水平位置量出另一個點，然后測出此點在管道另一側的對稱點。
管道處理
確定探頭位置之后，在兩安裝點±100mm范圍內，使用角磨砂輪機、銼、砂紙等工具將管道打磨至光亮平滑無蝕坑。
要求：光澤均勻，無起伏不平，手感光滑圓潤。需要特別注意，打磨點要求與原管道有同樣的弧度，切忌將安裝點打磨成平面，用酒精或汽油等將此范圍擦凈，以利于探頭粘接。
相信看完上述這些，大家對外綁式超聲波流量計已經有了系統的了解。在面臨現場的安裝和選型時，注意要結合現場工況，具體分析選擇合適的儀器和安裝，這樣才能得到更為準確的測量結果。
